PCB/FPC-Lasermaschine

Modell

PM11-B/PM11R-B/PM12-B

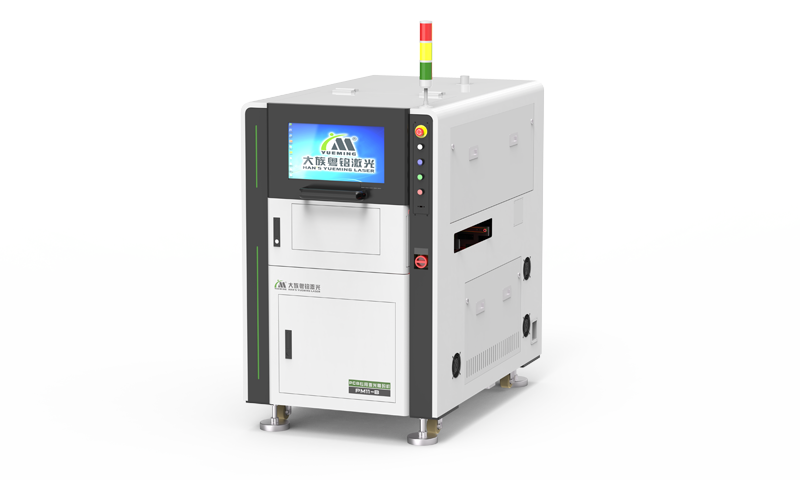

PCB-Laserbeschriftungsmaschine PM11-B

PCB-Laserbeschriftungsmaschine PM11-B



Einführung

◆Digitaler Hochgeschwindigkeits-Galvanometerscanner mit kompakter Bauweise und hoher Scangeschwindigkeit; widerstandsfähig gegen starke elektromagnetische Störungen und Bodenvibrationen sowie mit hoher Stabilität.

◆Der integrierte Leiterplatten-Wendemechanismus ermöglicht die beidseitige Markierung. Zur Gewährleistung einer spannungsfreien Handhabung des Substrats wird eine hochpräzise Kugelkeilwellenführung eingesetzt.

◆Die Antriebsstruktur besteht aus hochpräzisen Linearführungen und Kugelgewindetrieben, wodurch eine stabile Bewegung, hohe Positioniergenauigkeit und eine lange Lebensdauer gewährleistet werden.

◆Das intelligente Industrie-4.0-Design der Anlage ermöglicht je nach Bedarf die Anbindung an Online- und Offline-MES-Systeme und kann zudem direkt in SMT-Montagelinien integriert werden.

◆Mehrpunkt-Markierungserkennung (Multi-Mark-Point-Positionierung) sowie automatische Alarm- und Berichtsfunktionen verhindern Fehlbearbeitungen, Falschbearbeitungen und wiederholte Gravuren.

Anfrage

Muster

PCB-Barcode-Markierung

PCB-Barcode-Markierung

PCB-Lasergravur

QR-Code-Markierung

Parameter

Parameter

Modell

PM11-B
PCB-/PCA-Größe (mm)

65x50~480x510
PCB-Dicke (mm)

0.5~5
Codegröße (mm)

2~20
Durchlaufhöhe der Leiterplatte (mm)

UP:25DOWN:25
Abmessungen (L×B×H) (mm)

1000x1600x1600
Gewicht (kg)

1000
Versorgun-gsspannung

AC220V50/60Hz
Gesamtleistung (kW)

≤4
Arbeitsumgebung

Temperatur: 15–30 °C, Luftfeuchtigkeit: 5–85% Saubere Umgebung mit geringer Staubbelastung.

Merkmal

Digitaler Hochgeschwindigkeits-Galvanometerscanner mit kompakter Bauweise und hoher Scangeschwindigkeit; widerstandsfähig gegen starke elektromagnetische Störungen und Bodenvibrationen sowie mit hoher Stabilität.
Der integrierte Leiterplatten-Wendemechanismus ermöglicht die beidseitige Markierung. Zur Gewährleistung einer spannungsfreien Handhabung des Substrats wird eine hochpräzise Kugelkeilwellenführung eingesetzt.
Die Antriebsstruktur besteht aus hochpräzisen Linearführungen und Kugelgewindetrieben, wodurch eine stabile Bewegung, hohe Positioniergenauigkeit und eine lange Lebensdauer gewährleistet werden.
